國六東風22米高空作業車
產品系列 折臂高空作業車
聯系人：鄭經理
手機：135-9782-2131- 電話：189-0866-9226
- 傳真：0722-3318948
地址：湖北省隨州市北郊星光汽車工業園特1號-
優惠活動：2千－1萬

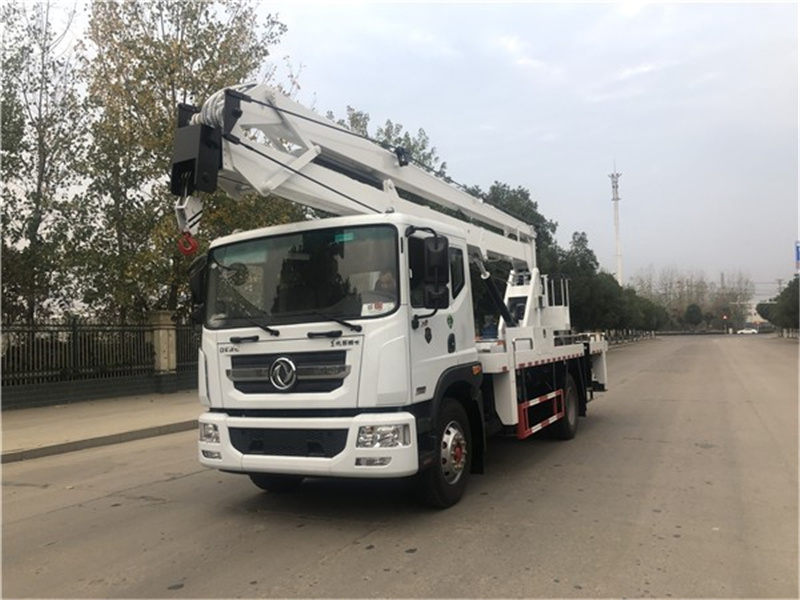

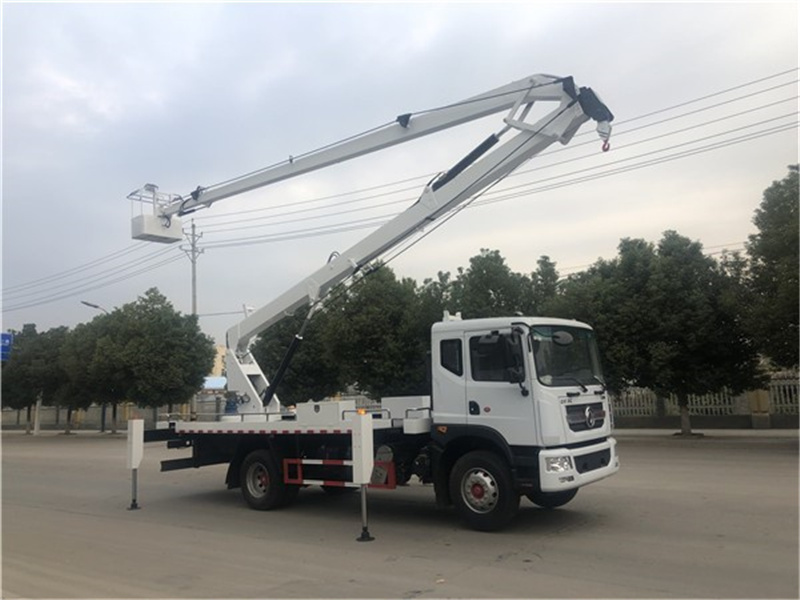

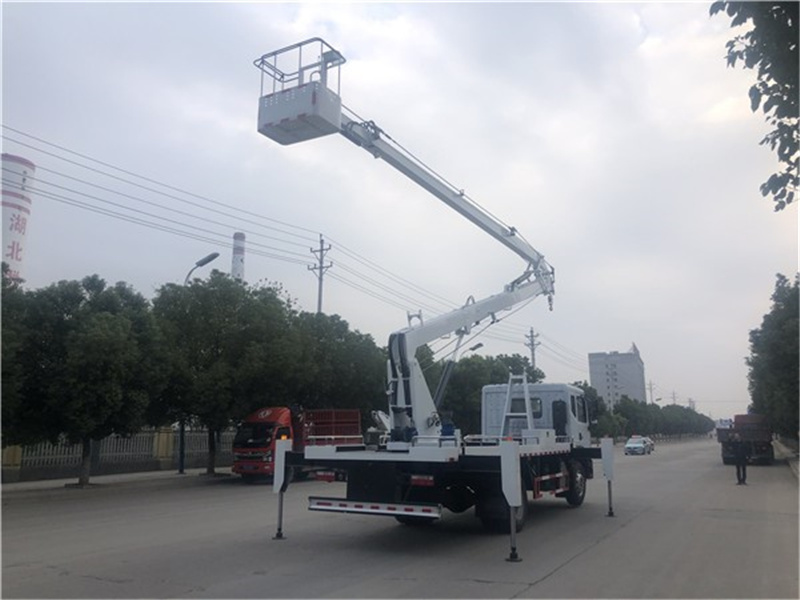

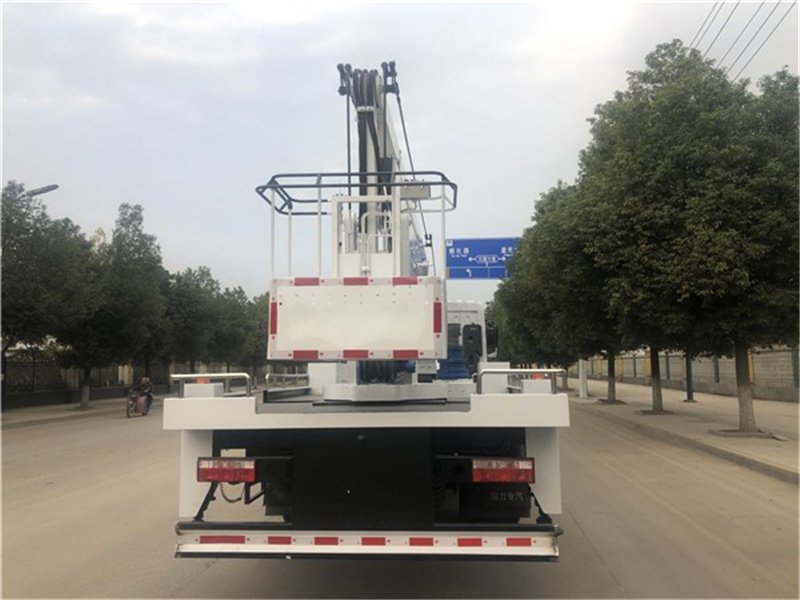

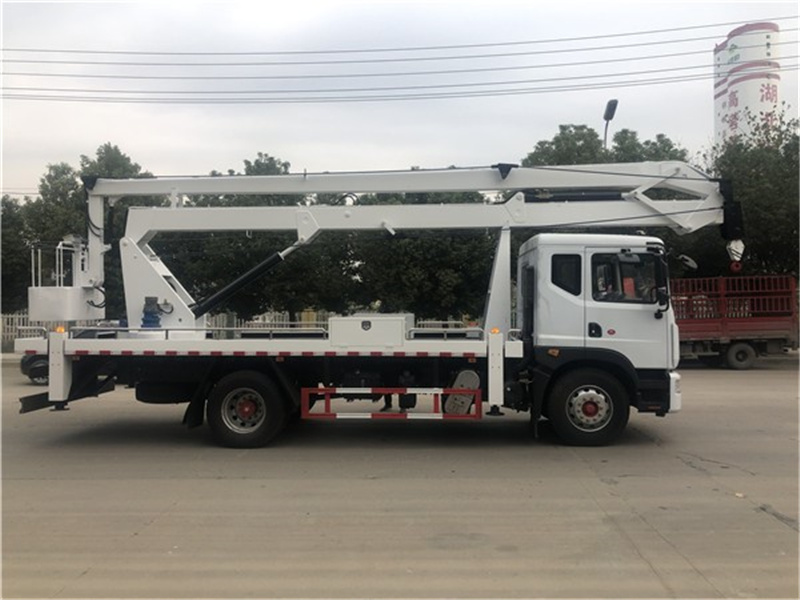

國六東風22米高空作業車
PRODUCTS TITLE
該車采用東風4500mm，軸距底盤，型號：EQ1185LJ9CDE ，帶空調、方向助力，由東風公司提供玉柴200馬力發動機、康明斯210馬力發動機，輪胎型號為295/80R22.5真空胎。
主要特點：
1、臂架和支腿均采用高強度鋼板HQ60/5.0對焊成型，受力大，強度高；
2、H型支腿穩定性好，支腿可同時或單獨操作，操作靈活，能適應多種工況；
3、轉臺雙向360°回轉，采用了行星齒輪傳動式減速機構；（具有自潤滑和自鎖功能）
4、上車操作采用集成電控閥塊模式，布局美觀，操作平穩，維護方便；
5、下車與上車互鎖，操作安全、可靠；
6、上車操作通過節流閥實現無極調速；
7、吊籃采用外置拉桿機械式調平，更加穩定和可靠；
8、轉臺和吊籃設有啟動和熄火開關，操作方便，節省燃油；
9、配置應急泵，發動機或者齒輪泵發生故障，可以用于應急收車；
1、高空作業車工作用途
通過工作臂的折疊、變幅、回轉將作業人員和作業工具送到指定的高空作業位置進行高空作業。
2. 適用標準
供貨方應使用**新頒布執行的**標準、行業標準，在用戶方同意時可以使用其他性能更高的標準。行業標準中已對產品質量做出規定的條款，供貨方所提供的產品性能應達到**標準。當以上標準中的條款與本技術條件發生偏差時，應以本技術條件為準。
10）CCAP-C11-01-2014 《強制形產品認證實施細則 汽車》
3、使用環境條件
1)海拔高度： ≤**0米
2)環境溫度： -5℃ ～ +40℃
3)相對濕度： ≤95%（25℃）
4)抗震能力： 地面水平加速度 0.3g
地面垂直加速度 0.15g
同時作用持續三個正弦波
安全系數 1.67
5)**大日溫差： 15℃
6)日照強度(風速0.5m/s時)：0.1W/cm2
7)**大風速： ≤ 10.7m/s1）
4、 主要技術參數
車型號 | HNY5110JGKE6 | |||||||
主要技術參數 | 底盤型號 | 長×寬×高 | 后懸 | 總質量（Kg） | 軸距 | 發動機排放 | ||
EQ1185LJ9CDE | 10370×2550×3950 | 2910 | 11200 | 4500 | 國Ⅵ | |||
上裝基本配置 | 臂架 | 臂架形式 | 三節折臂 | |||||
材料 | 高強度鋼板HQ60/5mm | |||||||
臂架截面 | 四邊形 | |||||||
起伏角度 | 0°-70°(相對水平面) | |||||||
作業工況 | **大作業高度 | 22m | ||||||
**大作業高度時作業幅度 | 2.4m | |||||||
**大作業幅度 | 9.6m | |||||||
**大作業幅度時作業高度 | 11.3m | |||||||
回轉 | 雙向360°連續回轉 | |||||||
吊臂 | **大起吊質量 | **Kg | ||||||
**大起吊高度 | 13m | |||||||
**大起吊幅度 | 9.2m | |||||||
起升機構 | W15；單繩拉力800 Kg | |||||||
鋼絲繩 | （60m）Φ8 | |||||||
吊鉤 | 1T | |||||||
支腿 | 支腿型式 | 前后H型 | ||||||
支腿材料 | 型材Q345B/5-10mm | |||||||
支腿跨距 | 縱向：6200，橫向：4000 | |||||||
液壓鎖 | 四個支腿都帶雙向液壓鎖 | |||||||
支腿頻閃燈 | 4只 | |||||||
車廂 | 材料 | 優質碳鋼及型材，鋪3㎜防滑花紋鋼板 | ||||||
工具箱 | **0*350*400；模具沖壓門，帶不銹鋼門鎖 | |||||||
圍欄 | Φ20不銹鋼管 | |||||||
踏步 | 駕駛室側帶上下踏步 | |||||||
側、后防護 | 優質碳鋼冷彎型材；強度高 | |||||||
輪罩 | 注塑模具成型，美觀，強度高 | |||||||
轉臺 | 立臂 | 低合金鋼板拼焊組成 | ||||||
回轉支承 | 單排四點接觸球式帶外齒，QWD 011.40.900 | |||||||
減速機 | 行星齒輪傳動式，IHKN4B64E | |||||||
馬達 | 軸向柱塞馬達；XM-F40 | |||||||
吊籃 | 額定載荷 | ≤200Kg | ||||||
尺寸 | 長X寬X高：1080X620X1** | |||||||
調平形式 | 外置拉桿機械調平 | |||||||
保險帶 | 一副 | |||||||
調平裝置 | 機械調平，拉桿外置 | |||||||
液壓系統 | 液壓油箱 | 80L；帶液位表 | ||||||
齒輪泵 | 定量泵，流量32ml/r | |||||||
工作壓力 | 帶壓力表；16MPa | |||||||
液壓閥組 | 集成電磁閥組 | |||||||
油缸 | 12只；帶雙向平衡閥或液壓鎖進行鎖止，保證安全 | |||||||
操作系統 | 支腿 | 手動操作，各支腿可單獨可調，上下車互鎖 | ||||||
操作方式 | 手動和電動結合 | |||||||
臂架動作 | 轉臺和吊籃電動雙位操作 | |||||||
發動機啟動、熄火 | 轉臺和吊籃雙位操作 | |||||||
發動機油門 | 手動拉線 | |||||||
油漆 | 知名品牌油漆；顏色光滑，線條美觀； | |||||||
標識及標牌 | 清晰、醒目、**不褪色 | |||||||

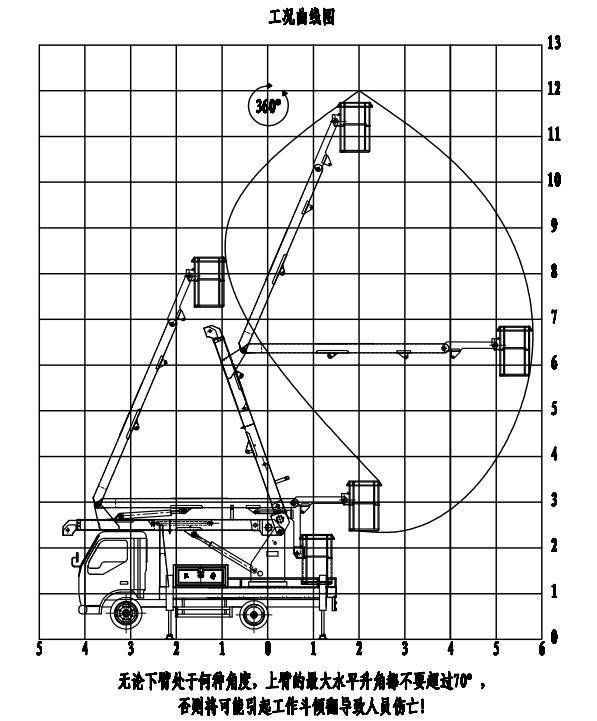

5、作業范圍圖

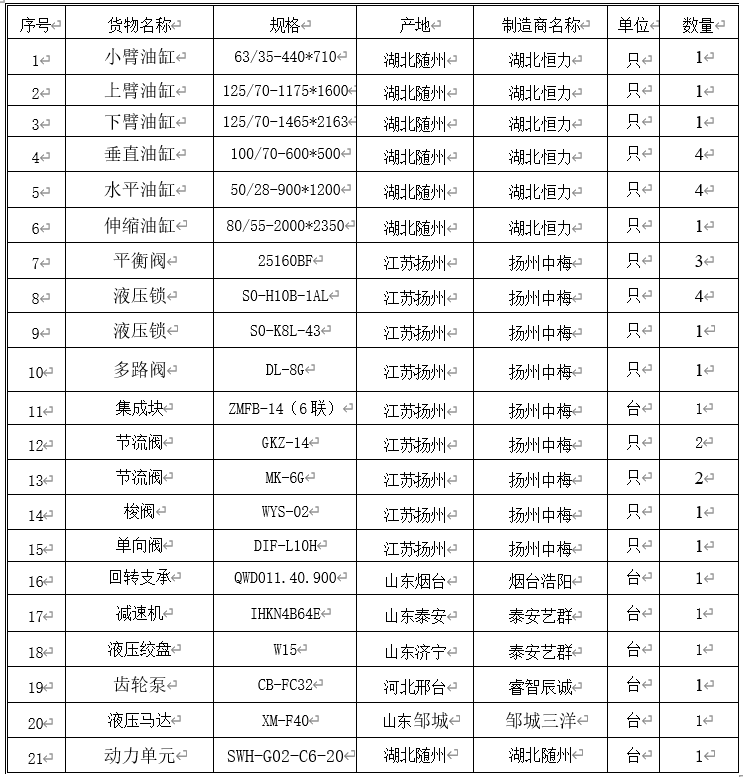

6、主要液壓元件清單
1、我司提供的設備“三包”期為一年,在“三包”期內，底盤部分的免費維修在用戶所在地的底盤技術服務站進行，專用裝置部分的免費維修由湖北江南公司派專業技術人員上門進行。如因違規操作或使用不當、意外事故等造成的質量故障，湖北江南公司提供及時的維修服務，維修費用由用戶承擔。
2、底盤部分的維修可在用戶使用地就近的底盤技術服務站解決。分布地點、技術力量、聯系方式，詳見底盤《保養手冊》。專用裝置部分的維修，可采用電話、傳真的聯系方式，湖北江南公司在接到用戶電話后24-48小時派專業維修人員前往使用地解決。
3、凡購湖北江南公司的產品，實行“三包”期一年，終身維修，售后服務24-48小時到位解決。
